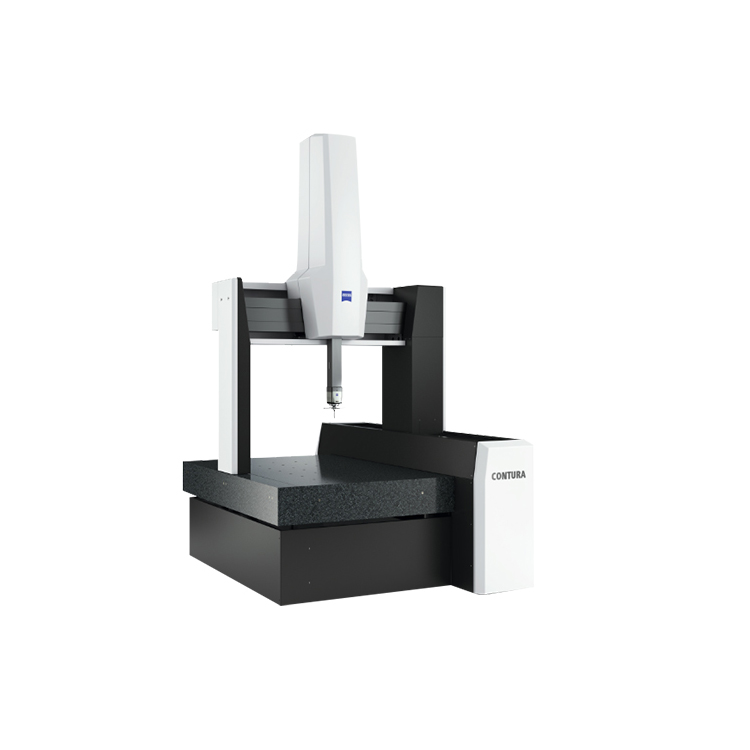

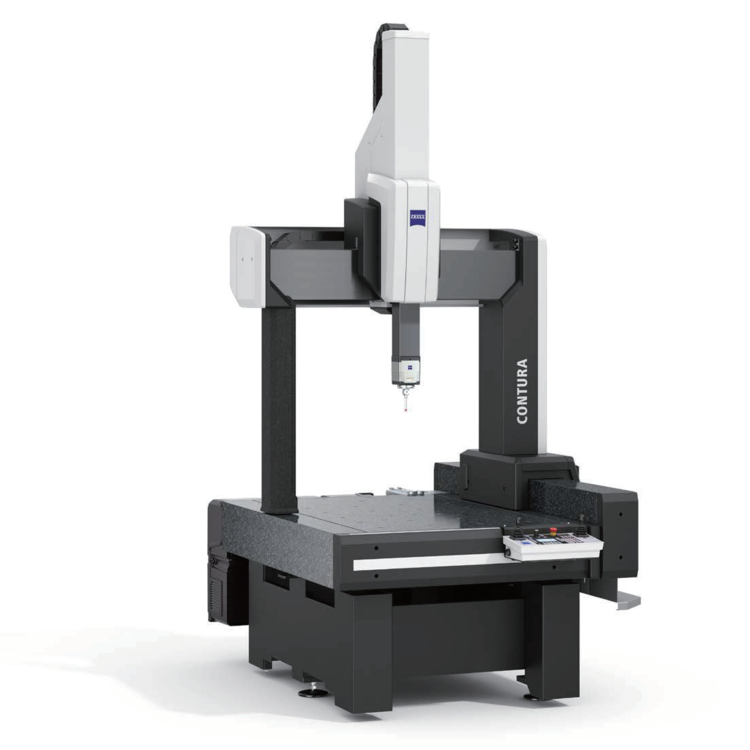

蔡司三坐標ZEISS CONTURA?

　　7/7/6, 7/10/6, 9/12/8, 9/18/8 12/18/8 和 12/24/ 8

蔡司三坐標CONTURA——來自蔡司ZEISS的靈活、可靠和優秀的品質保證測量平臺。一代測量機精度更高，可兼容多種光學式探頭，從而實現更廣的測量范圍。優異的測量技術、蔡司CALYPSO測量軟件以及高度優化的通用測量程序令CONTURA成為同類測量機中的標桿之作。

1.穩定的測量結果:根據配置不同，CONTURA采用工業陶瓷或CARAT導軌，具有的剛性 、較低的熱膨脹性和輕盈的機身重量。三軸均采用四面環抱氣浮軸承，可在高速運行和加速的條件下保持穩定性。懸浮安裝在CONTURA導軌上的玻璃陶瓷光柵尺具有零膨脹特性，因此無需安裝溫度傳感器或進行誤差補償。高等級的防護特性使得該機器可以在生產車間使用。

2.計算機精度修正（CAA):動態形變的橋架直接影響測量精度，尤其是在掃描測量時更是如此。CONTURA可計算這一動態效應所需的補償值。因此在高速測量環境下亦可保證測量精度。

3.控制簡便:用戶無需計算機，只需借助界面友好的控制面板即可對系統進行控制。通過先進的搖桿可對所有軸的運動進行更為便捷與精準的控制。可在CNC模式下對速度進行調節。

4.探頭類型接觸式:接觸式探頭適用于測量擁有垂直面且沒有斜面特征的小型工件。蔡司CONTURA direkt配備蔡司VAST XXT掃描探頭，為單向生產中的生產和過程檢測提供了一種經濟入門級的掃描技術。可根據需要加裝XDT單點探頭。蔡司CONTURA接觸式探頭的尺寸為9/18/8。

1、適合注塑、電子配件及鑄鋁等小型精密部件測量
2、手動型三坐標測量機可適用于車間的過程控制、首件檢測、最終檢測等多種測量任務
3、可配置接觸式、非接觸式多種測頭，完成復雜的測量任務
